ENTEGRE GÜBRE TESİSİ PROJELERİ
| Başlangıç | Bitiş | Proje Adı | Proje Kapsamı |
|---|---|---|---|
| 2017 | 2018 | ETİ BAKIR GÜBRE FABRİKASI,FOSFORİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE THICKENER VE SU TANKLARI İMALAT VE MONTAJ İŞLERİ |

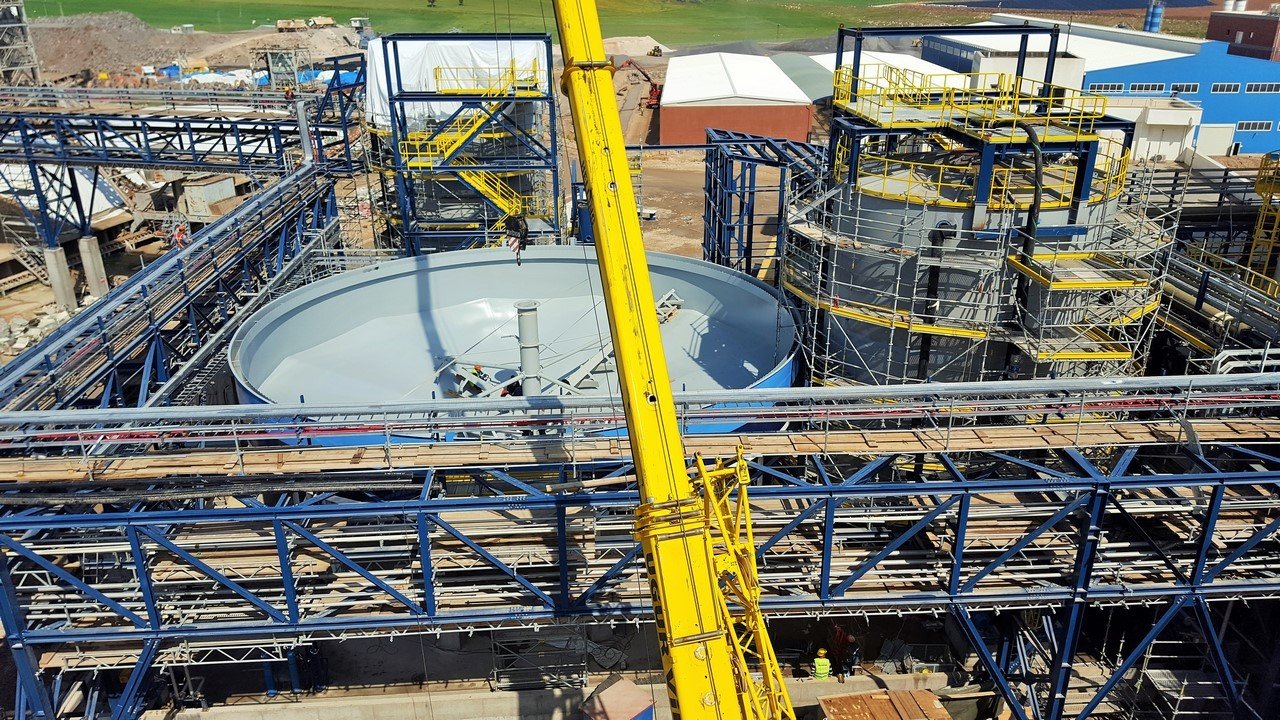

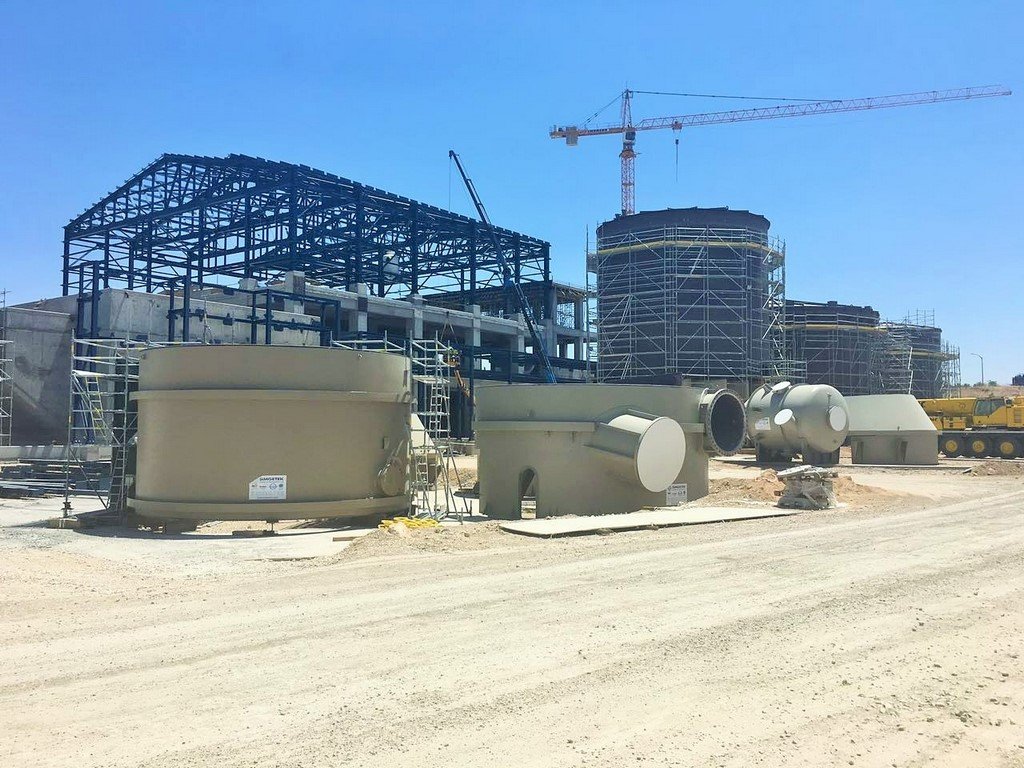

Bu proje kapsamında; 1 adet 650m3 SA-516 Gr.70 + RLCS PAP FEED TANK (Ø8500 x 12000mm - 40 ton) 1 adet 650m3 SA-516 Gr.70 + RLCS THICKENER FEED TANK (Ø8500 x 12000mm - 40 ton) 1 adet 200m3 S235JR PROCESS WATER TANK (Ø6000 x 7100mm - 9 ton) 1 adet S355J2 THICKENER (Ø20000 x 6750mm - 47ton) Fosforik Asit Tesisinde (PAP) kullanılmak üzere toplam ağırlığı 136 ton olan 4 adet tankı imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; API 650 standartına uygun şekilde dizayn hesaplarının yapılması, detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. |
| 2016 | 2018 | ETİ BAKIR FOSFORİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE ÖZEL PASLANMAZ ÇELİK PARÇALAR, METAL BESLEME HUNİLERİ (HOPPER) VE KONSANTRE BAĞLANTI BORULARI VE KANALLARI İMALAT VE MONTAJ İŞLERİ |

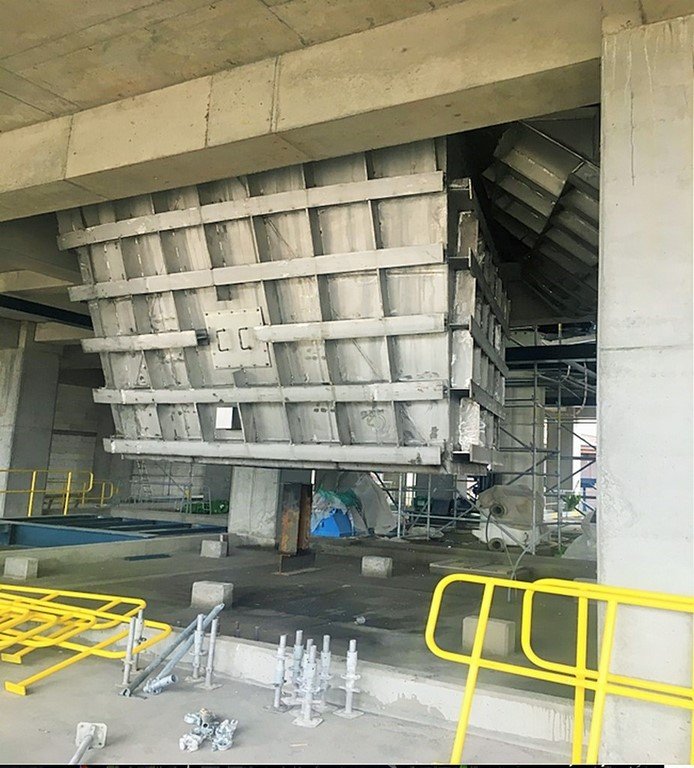

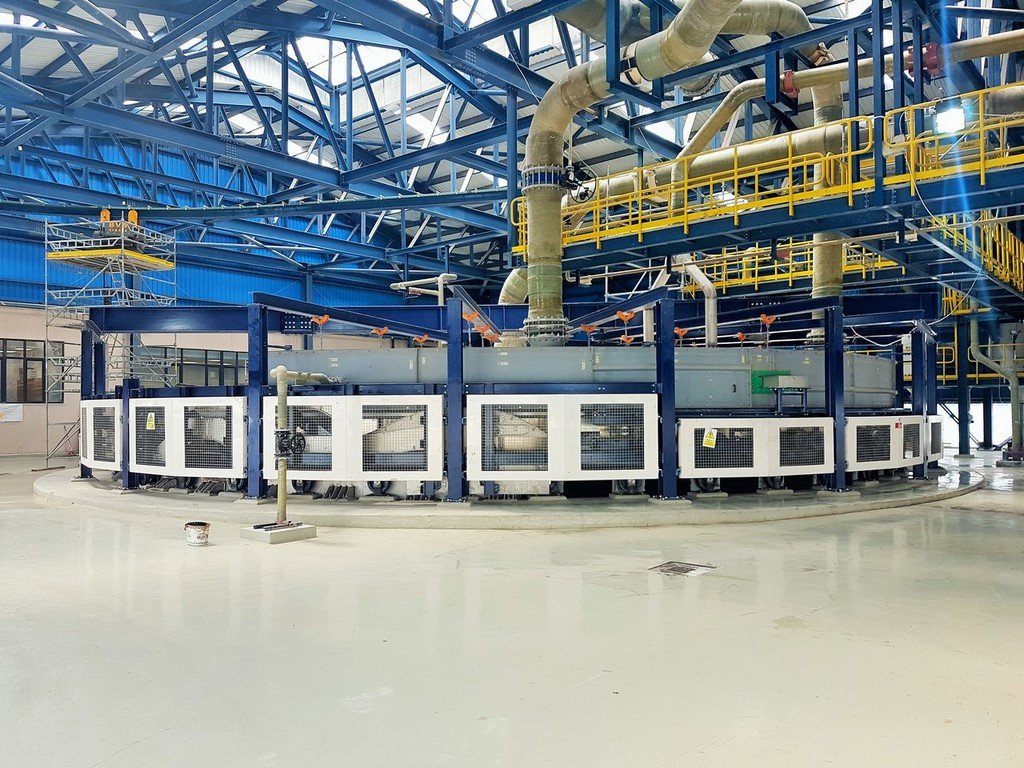

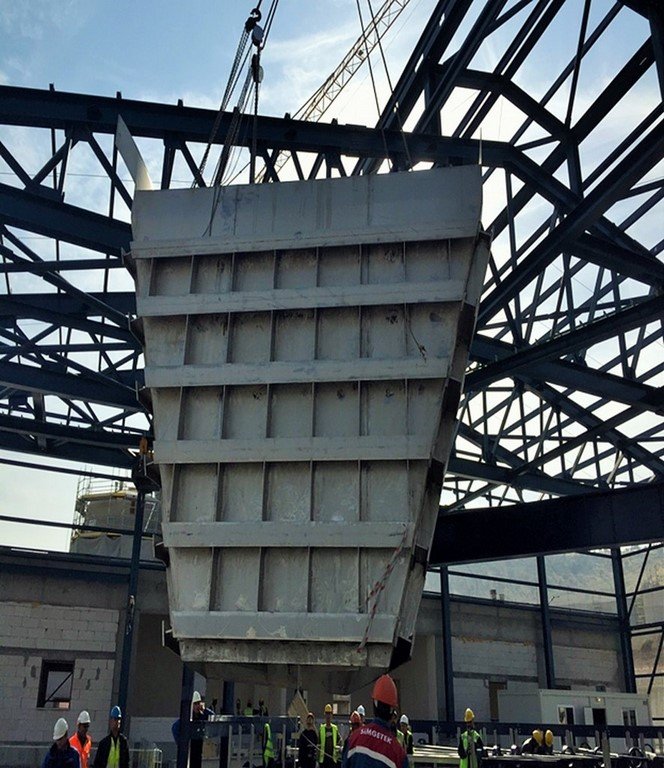

Bu proje kapsamında; 1 adet SS 904L DIHYDRATE CAKE HOPPER (5300 x 5100 x 5120mm , Toplam Ağırlık: 17 ton) 1 adet SS 904L CLOTH WASH HOPPER (5250 x 4500 x 2835mm , Toplam Ağırlık: 6 ton) Fosforik Asit Tesisinde (PAP) kullanılmak üzere toplam ağırlığı 23 ton olan 2 adet SS 904L hopper imal edilmiş ve saha da montajı yapılmıştır. SİMGETEK kapsamında yapılan işler genel olarak; dizayn hesaplarının yapılması (ASME Sec.VIII Div.1 veya FEA), detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. Yukarı da belirtilen ekipman imalatlarına ilave olarak; 132 ton karbon çelik (SA-516 Gr.70 + RLCS), 17 ton SS 904L ve 1 ton Hastelloy C276 olmak üzere toplam da 1500 ton şut, kanal ve özel boru bağlantı parçaları imal edilerek sahada monte edilmiştir. |

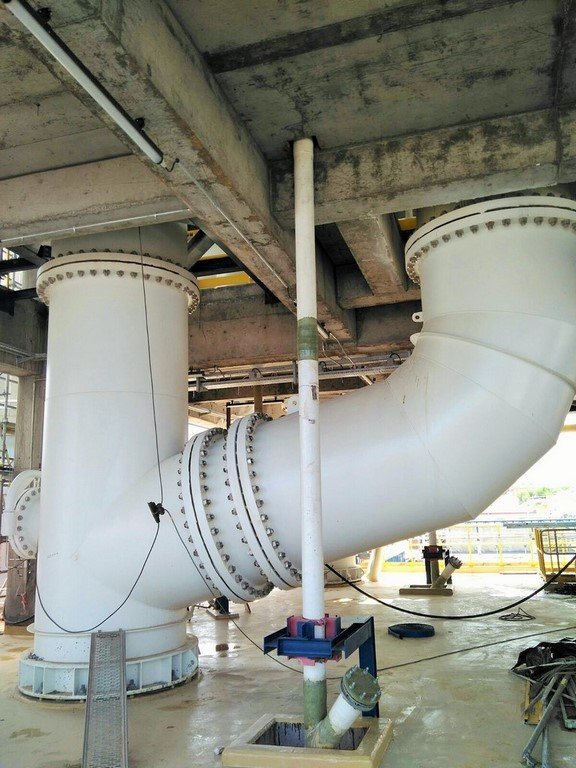

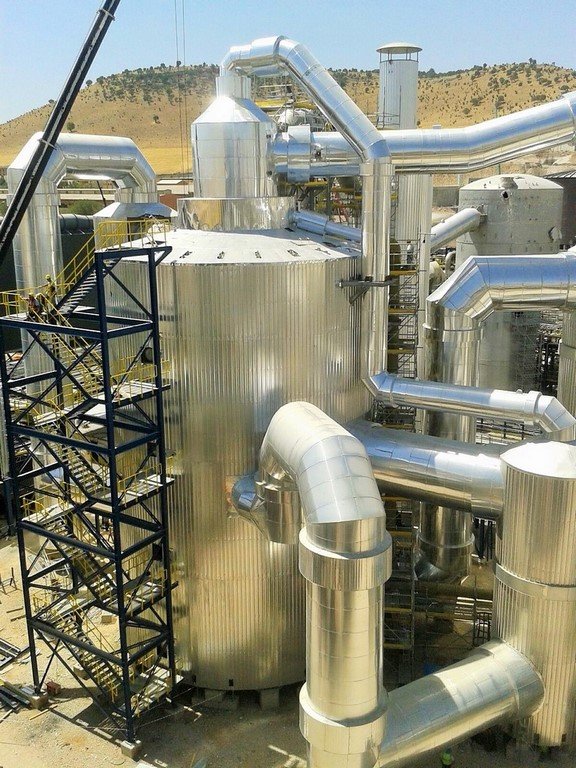

| 2015 | 2018 | ETİ BAKIR GÜBRE FABRİKASI,SÜLFÜRİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE EKİPMAN, GAZ KANALLARI VE ŞUTLAR İMALAT VE MONTAJ İŞLERİ |

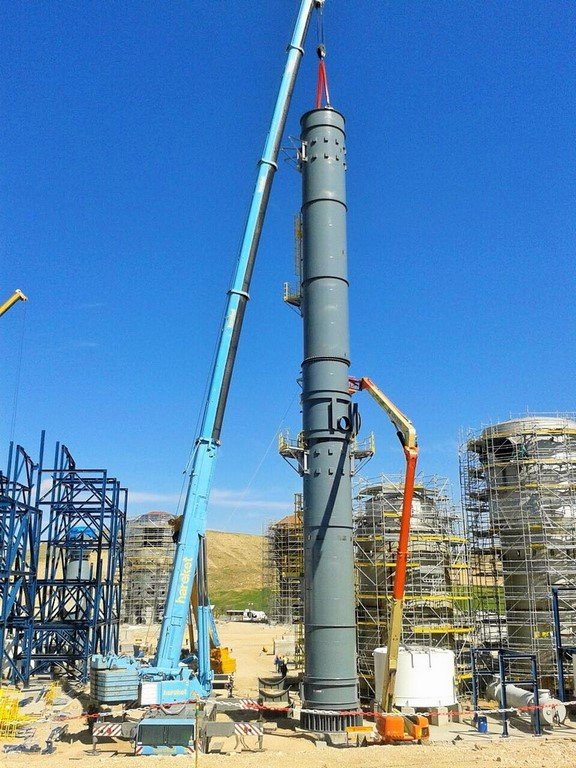

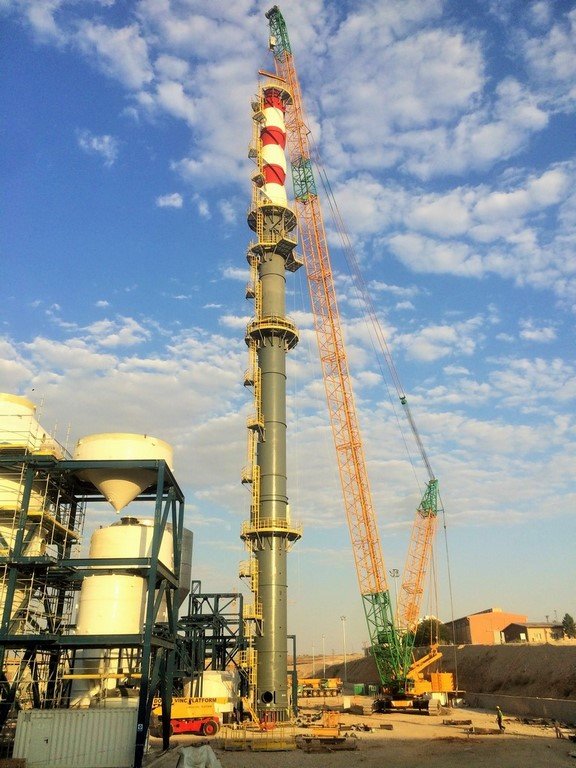

Bu proje kapsamında; 1 adet S235JR/SS 316L PLANT STACK (Ø3248 x 79169mm , Toplam Ağırlık: 150 ton) 4 adet S235JR FEED BIN (3020 x 3020 x 13480mm , Toplam Ağırlık: 48 ton/ad.) 4 adet P265GH WHB CYCLONES (Ø4270 x 140900mm , Toplam Ağırlık: 19 ton/ad.) 1 adet S235JR EMERGENCY WATER TANK (Ø2600 x 5600mm , Toplam Ağırlık: 5 ton) 1 adet P355GH/SS 304 BOILER FEED WATER TANK (Ø4000 x 18000mm , Toplam Ağırlık: 38 ton) 1 adet P265GH MIXING POT (Ø4600 x 6180mm , Toplam Ağırlık: 11 ton) Sülfürik Asit Tesisinde (SAP) kullanılmak üzere toplam ağırlığı 472 ton, 6 farklı tip toplam 12 adet ekipman imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; dizayn hesaplarının yapılması (ASME Sec.VIII Div.1 veya FEA), detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. Yukarı da belirtilen ekipman imalatlarına ilave olarak, Sülfürik Asit (SAP) ve Kavurucu (Roasting Plant) Tesisinde kullanılmak üzere 232 ton karbon çelik (S235JR ve P265GH), 13 ton 16Mo3 ve 125 ton paslanmaz çelik (SS 316L ve SS 321) olmak üzere toplam da 370 ton şut ve kanal imalatı ve montajı yapılmıştır. |
| 2015 |
2018 |
ETİ BAKIR GÜBRE FABRİKASI,FOSFORİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE BASINÇLI PROSES EKİPMANLARI İMALAT VE MONTAJ İŞLERİ |

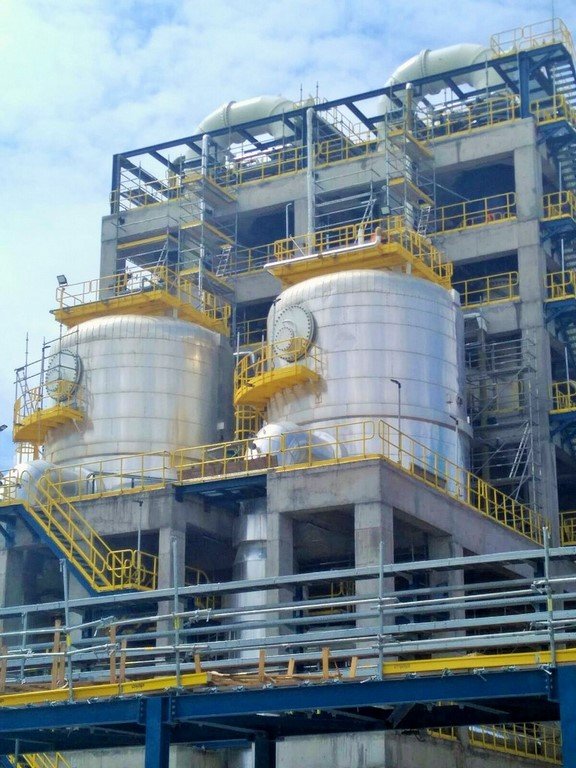

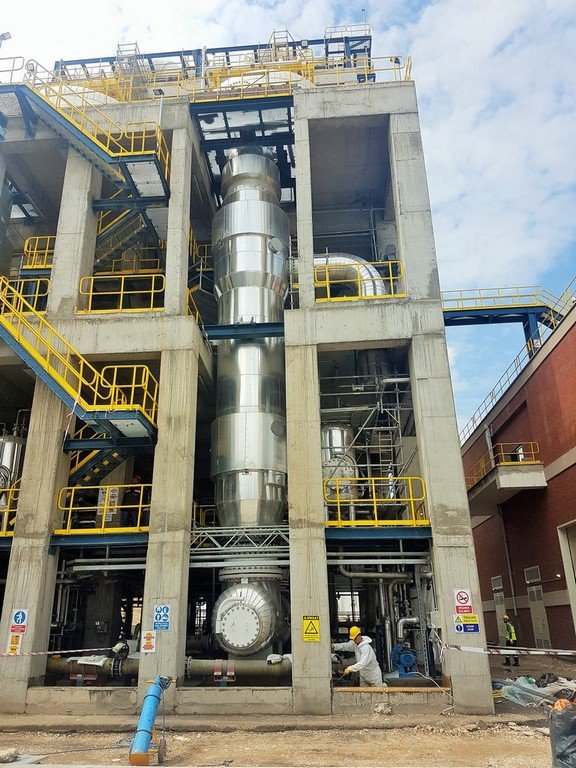

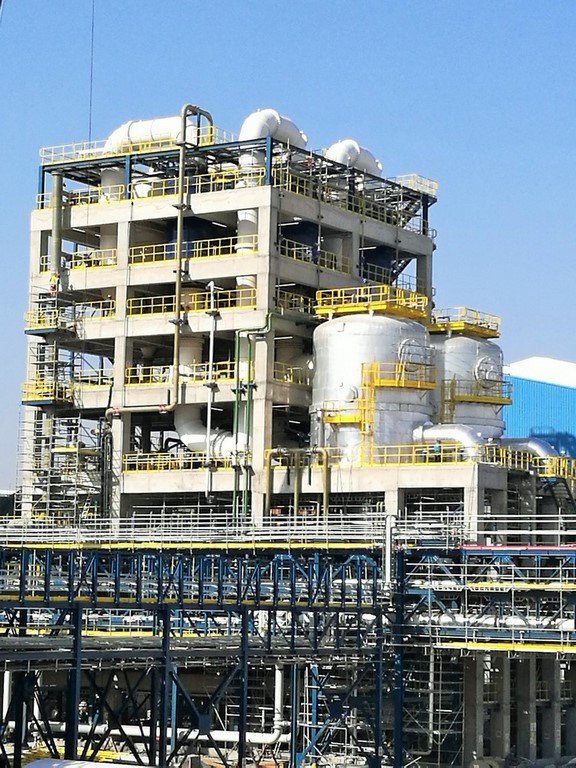

Bu proje kapsamında; 1 adet SA-516 Gr.70 + RLCS FLASH COOLER PRE-CONDENSER (Ø1818 x 9150mm , Toplam Ağırlık: 6 ton/ad.) 1 adet SA-516 Gr.70 + RLCS FLASH COOLER CONDENSER (Ø1818 x 9950mm , Toplam Ağırlık: 7 ton/ad.) 1 adet SA-516 Gr.70 + RLCS LOW LEVEL FLASH COOLER (Ø7734 x 16092mm , Toplam Ağırlık: 89 ton/ad.) 1 adet SA-516 Gr.70 + RLCS DIHYDRATE FILTER CONDENSER (Ø1218 x 5050mm , Toplam Ağırlık: 3 ton/ad.) 1 adet SA-516 Gr.70 + RLCS DIHYDRATE FILTER ACID TRAP (Ø3218 x 6650mm , Toplam Ağırlık: 7 ton/ad.) 2 adet SA-516 Gr.70 + RLCS FLUORINE ABSORPTION TOWER (Ø1618 x 15050mm , Toplam Ağırlık: 12 ton/ad.) 2 adet SA-516 Gr.70 + RLCS CONCENTRATION CONDENSER (Ø2518 x 12400mm , Toplam Ağırlık: 11 ton/ad.) 2 adet SA-516 Gr.70 + RLCS EVAPORATOR (Ø6838 x 10390mm , Toplam Ağırlık: 57 ton/ad.) 2 adet SS 316L CONDENSATE RECEIVER (Ø1012 x 3545mm , Toplam Ağırlık: 1 ton/ad.) 2 adet SA-516 Gr.70 + RLCS FLUORINE SCRUBBER SEAL TANK (Ø2210 x 3106mm , Toplam Ağırlık: 3 ton/ad.) 2 adet SA-516 Gr.70 + RLCS/SS 904L TORPEDO (Ø1422 x 7830mm , Toplam Ağırlık: 8 ton/ad.) 1 adet SS 304L DEFOAMER TANK (Ø1510 x 2550mm , Toplam Ağırlık: 1 ton/ad.) 1 adet S355JR FILTER SUPPORT (Ø900 x 5025mm , Toplam Ağırlık: 3 ton/ad.) Fosforik Asit Tesisinde (PAP) kullanılmak üzere toplam ağırlığı 300 ton olan 13 farklı tip toplam 19 adet ekipman imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; dizayn hesaplarının yapılması (ASME Sec.VIII Div.1 veya API 650), detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. |

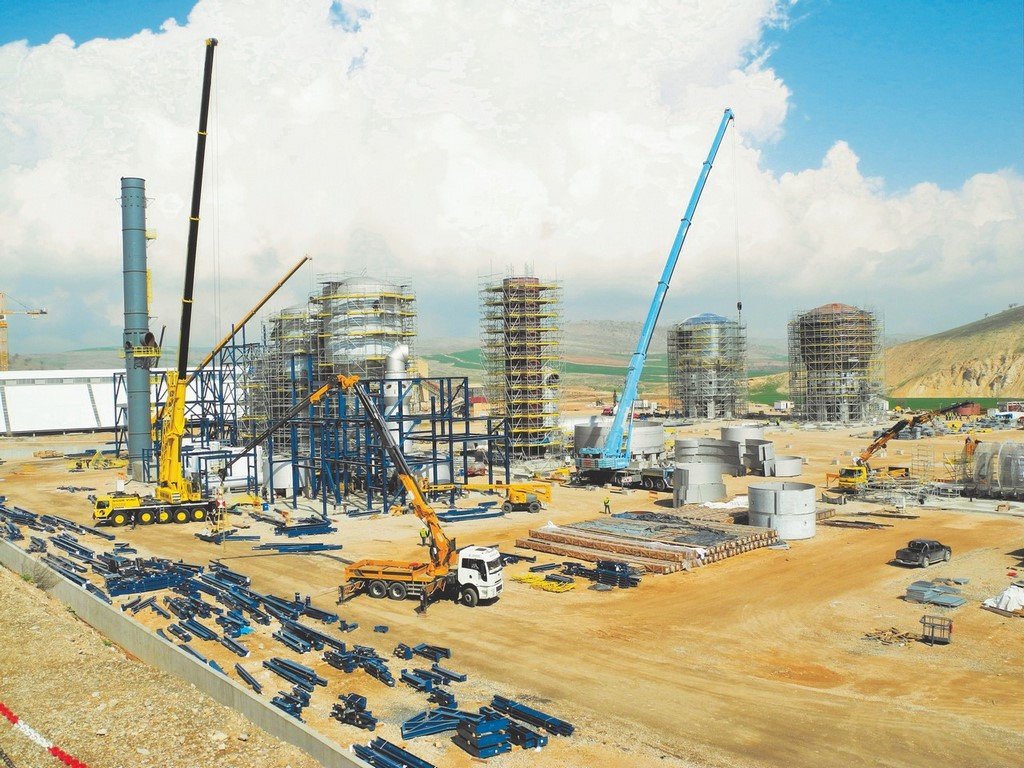

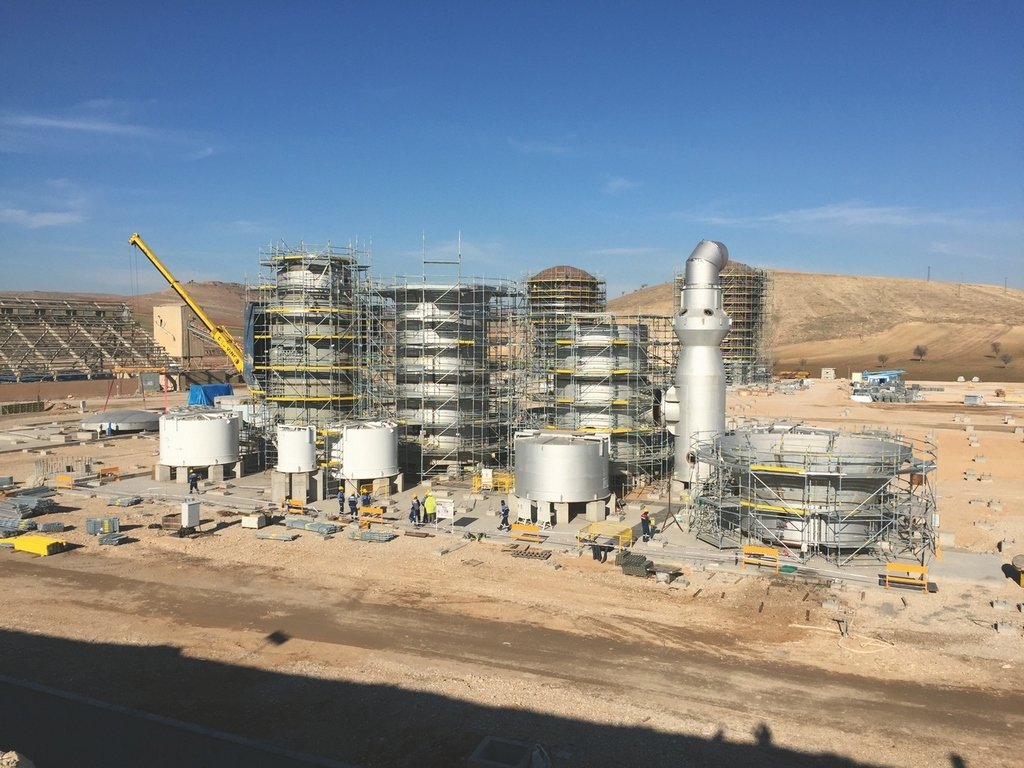

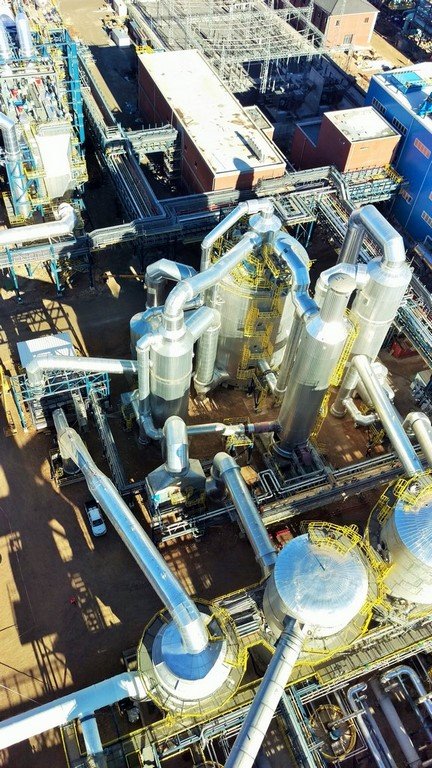

| 2015 | 2017 | ETİ BAKIR GÜBRE FABRİKASI, SÜLFÜRİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE EKİPMAN İMALAT VE MONTAJ İŞLERİ |

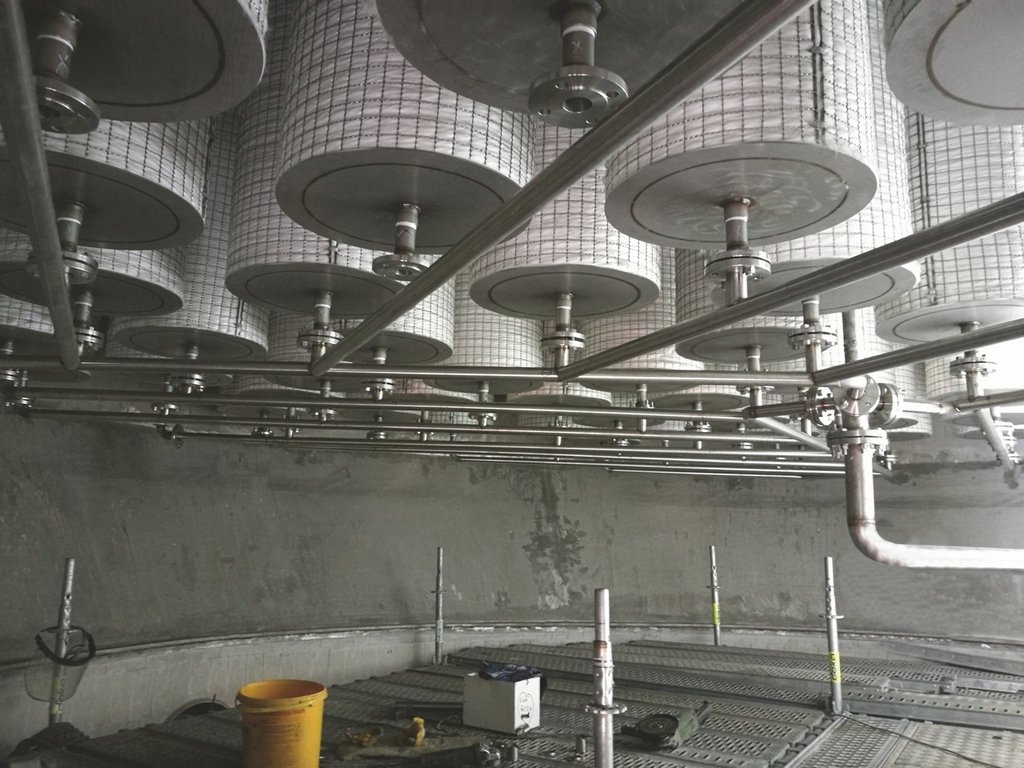

Bu proje kapsamında; 1 adet SS 321/P265GH COLD HEAT EXCHANGER Ø4866 x 24360mm, 1138 adet Ø76.1x2.9 L:13670mm 16Mo3 borulu - Toplam Ağırlık: 130 ton) 1 adet SS 321H INTERNAL HEAT EXCHANGER Ø6050 x 6021mm, 3634 adet Ø38x2 L:4445mm SS 321H borulu - Toplam Ağırlık: 43 ton) 1 adet SS 321/P265GH COLD RE-HEAT EXCHANGER Ø5662 x 23456mm, 4494 adet Ø42.4x2.6 L:14570mm SS 321 borulu - Toplam Ağırlık: 224 ton) 1 adet SS 316L CORD HEAT EXCHANGER (Ø4120 x 7934mm, 450 adet Ø114.3x2.3 L:2770mm SS 316L borulu - Toplam Ağırlık: 21 ton) 1 adet SS 321/16Mo3 INTERMEDIATE HEAT EXCHANGER (Ø3966 x 13615mm, 388 adet Ø114.3x2.3 L:4860mm 16Mo3 borulu - Toplam Ağırlık: 36 ton) 1 adet SS 321/SS 321H CONVERTER (Ø13924 x 28578mm - Toplam Ağırlık: 387 ton) 1 adet SS 316L/S235JR DRYING TOWER (Ø7924 x 15548mm - Toplam Ağırlık: 66 ton) 1 adet SS 316L/S235JR FINAL ABSORBTION TOWER (Ø8814 x 22060mm - Toplam Ağırlık: 70 ton) 1 adet SS 316L/S235JR INTERMEDIATE ABSORBTION TOWER (Ø9814 x 25180mm - Toplam Ağırlık: 76 ton) 1 adet SS 310S/S235JR VENTURI (Ø3440 x 16581mm - Toplam Ağırlık: 20 ton) 1 adet Edmeston SX/S235JR HEROS PUMP TANK (Ø6570 x 4259mm - Toplam Ağırlık: 18 ton) 1 adet SS 316L/S235JR IAT PUMP TANK (Ø5670 x 3685mm - Toplam Ağırlık: 12 ton) 1 adet SS 316L/S235JR DILUTION PUMP TANK (Ø2366 x 2845mm - Toplam Ağırlık: 3 ton) 1 adet SS 316L/S235JR DT PUMP TANK (Ø5574 x 3685mm - Toplam Ağırlık: 13 ton) 1 adet SS 316L/S235JR FAT PUMP TANK (Ø5020 x 3685mm - Toplam Ağırlık: 11 ton) Sülfürik Asit Tesisinde (SAP) kullanılmak üzere toplam ağırlığı 1130 ton olan 15 farklı tip ekipman imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. Temin kapsamında yer alan eşanjörlerin tamamı, fabrikada tek parça imal edilerek sahaya nakledilmiştir. |
| 2011 | 2012 |
RTB BOR- SÜLFÜRİK ASİT TESİSİ/ SIRBİSTAN |
Bu proje kapsamında; 1 adet ABSORBING TOWERS PUMP TANK (Ø3100 x 15540mm - 26 ton) 1 adet CROSSFLOW STRIPPER TOWER (Ø2300 x 10035mm - 8 ton) 1 adet DRYING TOWER (Ø6500 x 14280mm - 44 ton) 1 adet DRYING TOWER PUMP TANK (Ø3100 x 9240mm - 16 ton) 1 adet FINAL ABSORBING TOWER (Ø5500 x 20815mm - 42ton) 1 adet INTERPASS ABSORBING TOWER (Ø5600 x 20600mm - 42ton) 1 adet PRODUCT ACID PUMP TANK (Ø3500 x 4375mm - 7ton) olmak üzere toplam ağırlığı 185 ton olan 7 adet SA-516 Gr.70 kalite proses tankı komple veya parçalı olarak imal edilmiştir. |
| 2007 | 2008 | SÜLFÜRİK ASİT TESİSİ/ KÜBA, MOA PROSES TANK İMALATLARI | Bu proje kapsamında; 1 adet ACID PUMP TANK (Ø3100 x 14000mm - 20 ton) 1 adet DRYING TOWER (Ø6200 x 14260mm - 36 ton) 1 adet INTERPASS ABSORBING TOWER (Ø5800 x 21130mm - 49 ton) 1 adet FINAL ABSORBING TOWER (Ø5800 x 21130mm - 42 ton) 1 adet SULPHUR FURNACE (Ø4700 x 14000mm - 102ton) 1 adet PLANT STACK (Ø2500 x 50000mm - 46ton) olmak üzere toplam 6 adet SA-516 Gr.70 / SS 316L kalite proses tankı komple veya parçalı olarak imal edilmiştir. |
| 1998 | 1998 | BAĞFAŞ GÜBRE FABRİKALARI/ BANDIRMA, TÜRKİYE FOSFORİK ASİT ÜNİTESİ REHABİLİTASYONU İŞİ |
Bu proje kapsamında; fosforik asit ünitesi için 6 mt çapta evaporatör imalatı, fosforik asit ünitesi evaporatör ve yıkama kulesi temel inşaatları, çelik konstrüksiyon ve borulaama imalat ve montajları, ekipman montajları ve boya- kaplama uygulmaları anahtar teslimi bazında yapılmış ve ünite çalışır vaziyette teslim edilmiştir. |
| 1998 | 1998 | BAĞFAŞ GÜBRE FABRİKALARI/ BANDIRMA, TÜRKİYE DAP/ NPK TESİSİ BORULAMA İŞLERİ |
Bu proje kapsamında, DAP/ NPK tesisi toz tutma devreleri ve amonyak gazı yıkama kuleleri paslanmaz/ karbon çelik borulama demontaj ve imalat- montaj işleri ile NDT ve asilite yıkama uygulamaları yapılmıştır. |
| 1996 | 1996 | BAĞFAŞ GÜBRE FABRİKALARI/ BANDIRMA, TÜRKİYE DAP/ NPK TESİSİ YIKAMA KULELERİ MONTAJI İŞLERİ |
Bu proje kapsamında, DAP/ NPK tesisi iki adet yıkama kulesi sökülmüş ve yenilerinin montajı ve bağlantıları yapılmıtşır. |
| 1996 | 1996 | BAĞFAŞ GÜBRE FABRİKALARI/ BANDIRMA, TÜRKİYE FOSFORİK ASİT ÜNİTESİ "YIKAMA KULESİ" İMALATI İŞİ |
Bu proje kapsamında, fosforik asit ünitesi için (Ø4.5 x29) mt. Uzunluğunda "Gas scrubbing Sistemi" mühendislik+ malzeme tedariki + imalat + test+ boya + fabrika teslimatı işleri dahil olmak üzere tarafımızca yapılmıştır. |
| 1995 | 1995 | BAĞFAŞ GÜBRE FABRİKALARI/ BANDIRMA, TÜRKİYE ATIK ISI KAZANI TADİLATI |
Bu proje kapsamında, sülfürik asit atık ısı kazanı dirseklerii imal edilmiş ve mevcut kazan dirsekleri yenilenmiştir |
| 1995 | 1995 | İSTANBUL GÜBRE SANAYİİ/ KOCAELİ, TÜRKİYE YARDIMCI KAZAN II TADİLATI |
Bu iş kapsamında, yardımcı kazan II kızdırıcı ve taban kaynatma boruları yenilenmiş refrakter ve izolasyon işleri yapılmıştır. |
